mediaBox comp

Schaltet 230V-Geräte über ein Composite/FBAS-Signal zuverlässig ein und aus. Langlebigkeit auch bei hohen Einschaltströmen durch den Einsatz von Hi-Inrush-Relais

Artikelnummer: MT1006 Kategorie: Schlagwörter: , ,

79,00

Lieferzeit: 3 - 5 Tage

mediaBox comp, schaltbar über ein Composite/FBAS Video-Signal

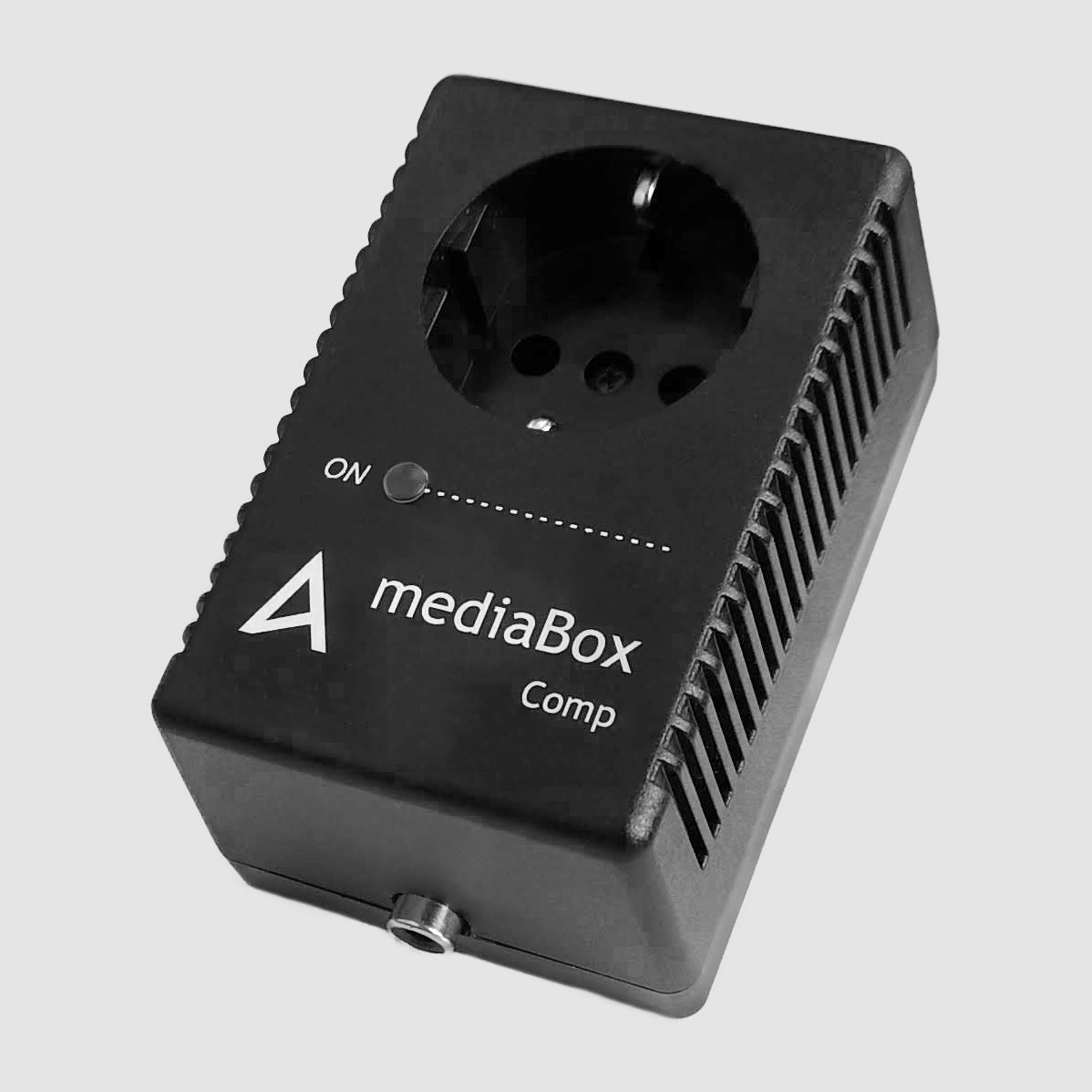

Die mediaBox comp hat eine SCHUKO-Steckdose, über die die angeschlossenen 230V-Geräte bis zu einer Leistung von 2000W geschaltet werden können.
Die Ansteuerung erfolgt über einen Videoausgang mit Composite bzw. FBAS Video-Signal aus Mediengeräten wie z.B. TV, Beamer, Satelliten- oder Kabelreceiver, DVD-Player und Videorecorder. Die Steckdose wird eingeschaltet, wenn der Videoausgang aktiv ist. Unter Umständen ist ein Adapterkabel (z. B. Scart → Cinch) erforderlich.

Auf der Lastseite der mediaBox comp kommt ein mechanisches ″Hi-Inrush″-Relais zum Einsatz. Dieses ist besonders robust gegenüber hohen Einschaltströmen, wie sie z.B. bei Netzteilen in Mediengeräten häufig vorkommen. Außerdem wird der Lastkreis nicht an seiner Leistungsgrenze betrieben. Durch eine großzügige Überdimensionierung der Bauteile wird eine langlebige und zuverlässige Lösung erreicht.

Anschlusskabel

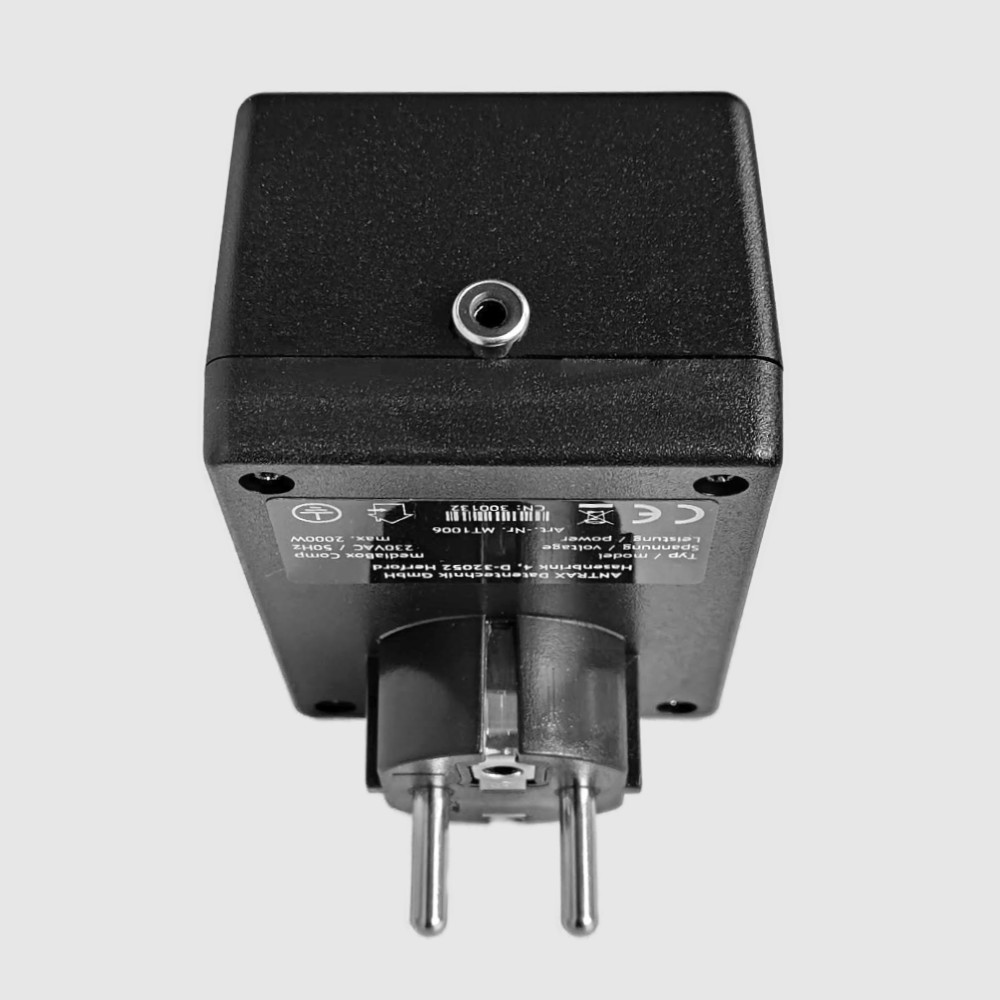

Die mediaBox comp wird über eine Cinch-Buchse mit dem steuernden Mediengerät verbunden. Die Verbindung zu Mediengeräten kann somit über ein handelsübliches Anschlusskabel mit Cinch-Steckern auf beiden Seiten hergestellt werden.

ACHTUNG: Erforderliche Anschlusskabel bitte separat bestellen

Fertigung und Produktentwicklung Made in Germany, d.h. anders als bei vielen anderen elektronischen Produkten, gewährleisten wir Nachkaufsicherheit für lange Zeit.



Anwendungsbeispiele aus der Praxis

  • TV, Beamer, Satelliten- oder Kabelreceiver, DVD-Player und Videorecorder schalten via Composite/FBAS-Signal automatische Leinwände
  • Computer oder Computerperipherie via Composite/FBAS-Signal ein-/ausschalten
  • Beleuchtung bei Präsentationen, in Schaufenstern oder in Museen
  • und und und

Allgemein

  • einpolig Abschaltung, bitte Sicherheitsregeln beachten
  • der momentane Schaltzustand wird durch eine grüne LED signalisiert
  • Last- und Steuerkreis besitzen eine sichere galvanische Trennung über einen Optotriac
  • Schutzart: IP20, nur für trockene Räume
  • Lastschalter = mechanisches Hi-Inrush-Relais: sehr robust gegenüber möglichen Spannungsspitzen und problematischen 230V-Verbrauchern mit hohen Einschaltstromspitzen

Lastkreis

  • Steckersystem: SCHUKO
  • Betriebsspannung: 230V~, 50Hz
  • maximale Schaltleistung: 2000W (ca. 8.5A)

Steuerkreis

  • Steckverbinder: Cinch
  • Steuerspannung: über Composite/FBAS-Signal

Bedienungsanleitung
